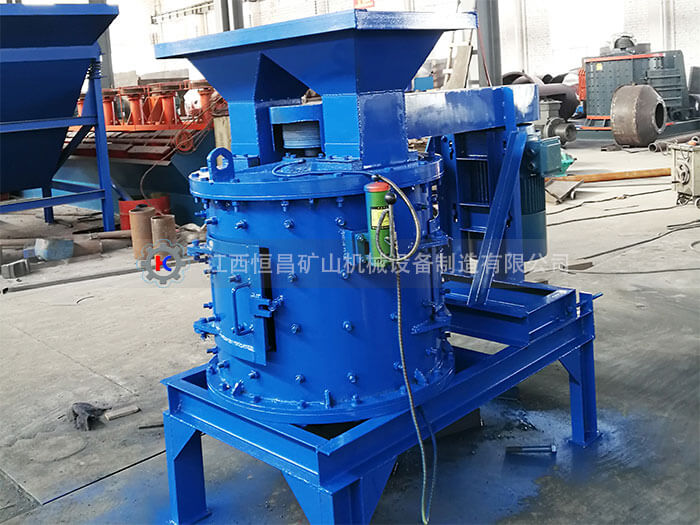

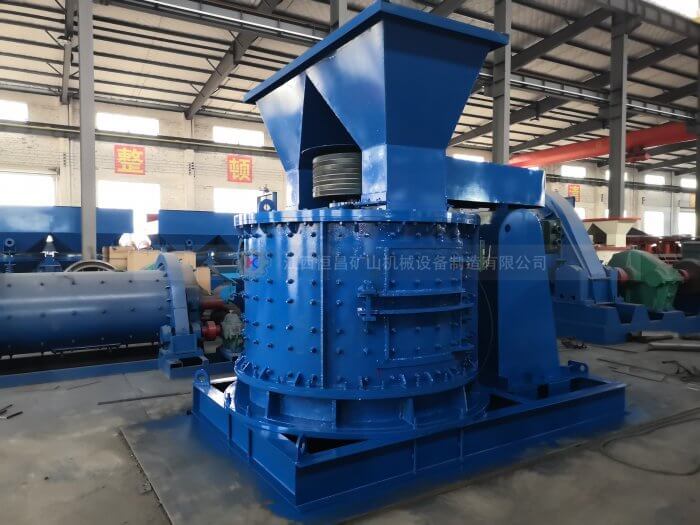

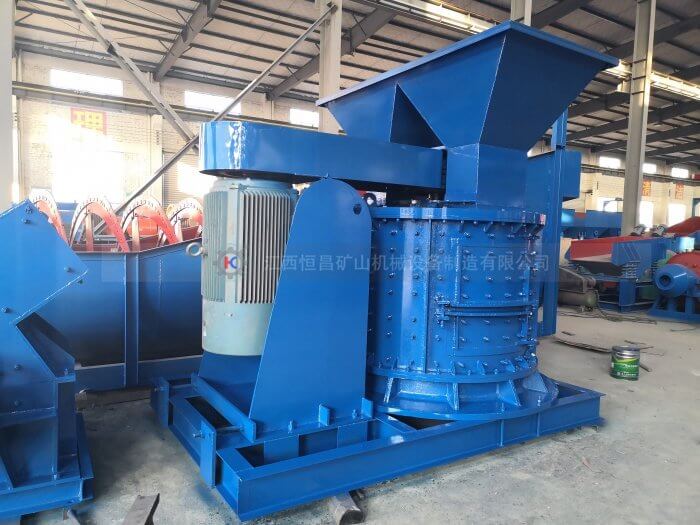

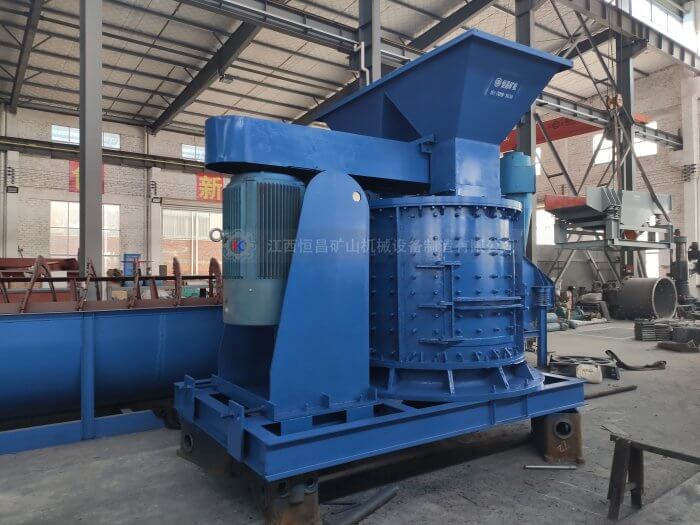

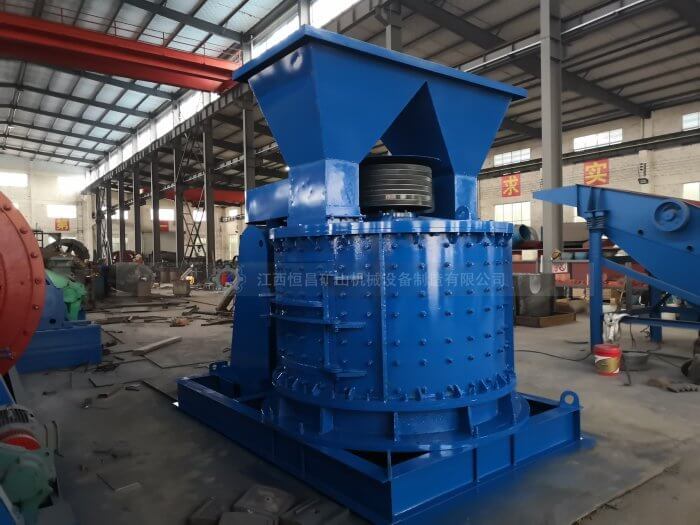

復合立軸式制砂機

立式制砂機又名復合式破碎機，是一種無篩條、可調節式制砂設備，出料粒度基本在0-5mm。它是破碎生產線和制砂生產線中常用的細碎設備之一。

加工材料

可用于白云石、焦寶石、鉛鋅礦、蛇紋石、高爐渣、煤矸石、磷礦石等中等硬度物料的細碎作業，特別適用于硬質石灰?guī)r、白云巖、花崗巖、玄武巖等人工造砂或高速公路路面石料的加工破碎制砂。

應用范圍

立式制砂機廣泛用于選礦、煤炭、建材、化工、耐火材料、冶金、水泥、玻璃、陶瓷、電力等行業中的二級或三級破碎，在機制建筑砂、石料以及各種冶金礦渣的破碎中更是得到普遍使用。

優點和特點

1、結構簡單合理、運行成本低，利用石打石原理，磨損小;

2、無篩條設置，破碎水分含量高、含泥量大的物料不易堵塞;

3、設備維護保養簡便，易損件采用國內目前新高強耐磨材料，損耗小、使用壽命長;

4、破碎比度較大，大破碎比可達到出料粒度可以任意調節，不受板錘、襯板磨損的影響。

產品結構

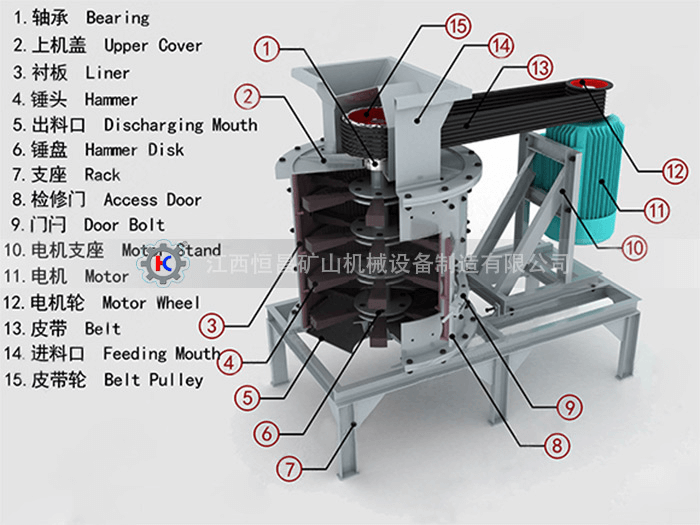

立式制砂機主要由傳動裝置、主軸、筒體、襯板、錘頭、上蓋及底座等部分組成。

立式制砂機運行時，物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在破碎機葉輪四周的物料產生高速撞擊，物料在相互撞擊后，又會在葉輪和機殼之間以物料形成的渦流中多次碰撞、摩擦而粉碎，從下部直接排出，形成多次閉路循環，由篩分設備來控制所要求的成品粒度。

技術參數

型號	轉子直徑	筒體高度	主軸轉速（r/min）	進料粒度	出料粒度	處理量（t/h）	功率	外形尺寸
600	550	750	1200	30	0-5	5-10	7.5	1300×730×1650
800	650	800	1180	50	0-5	10-20	22	2000×900×1800
1000	800	850	980	70	0-5	20-40	55	2700×1150×1850
1250	1000	850	780	100	0-5	30-70	75	2900×1350×1900
1500	1250	1000	650	100	0-5	40-80	110	3100×1900×2300
1750	1560	1410	600	100	0-5	50-100	132	3350×2100×2800
